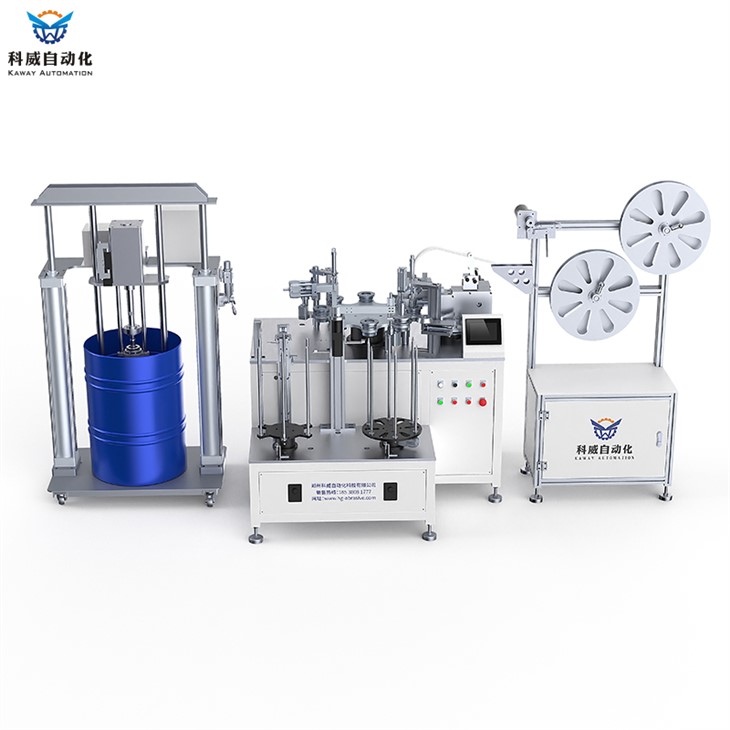

Helautomatisk -Flap Disc-maskin
Hel-automatisk klaffmaskin är en maskin som kan realisera helautomatisk och effektiv produktion. Som den tredje generationens automatiska lamellskivor, utvecklades den speciellt för tillverkning av slipande lamellskivor och icke-vävda lamellskivor.
Den helautomatiska lamellmaskinen har en hög grad av automatisering. Den kan automatiskt ta av underlagspapperet, upptäcka underlagspapperet, limma automatiskt kvantitativt, skära och placera hudfliken, forma om och automatiskt ta den färdiga hudfliken.
Flikarna som produceras av denna maskin är jämnt arrangerade och av stabil kvalitet. Det ökar inte bara produktiviteten, utan stöder även fjärrövervakning och underhåll för att hjälpa dig att övervaka din process. Under enkel operation kan maskinen producera 6000 st på 8 timmar.
Utrustningen styrs av ett PLC- och servodrivsystem, integrerat med ett roterande bord med flera-stationer för att uppnå kontinuerlig och stabil produktion:
Automatisk matning:
Metallsubstrat transporteras automatiskt via vibrationsskål eller robotarm, vilket säkerställer exakt positionering;

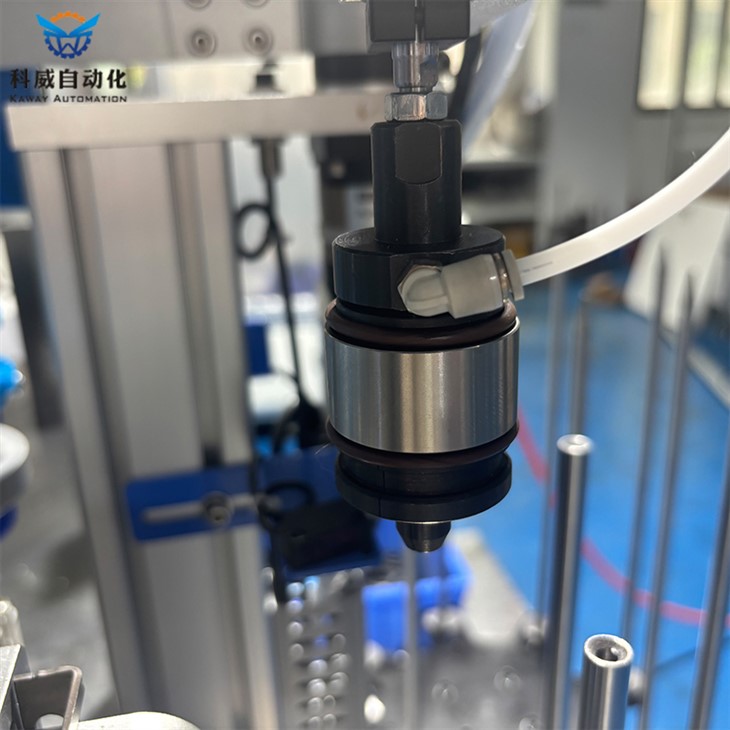

Intelligent limdispensering:
Konstant tryck och flödestillförsel säkerställer exakt, enhetlig limapplicering utan översvämning;
360 graders arkarrangemang:
Slipskivor är jämnt fördelade i justerbara vinklar, stödjer enkla/dubbla plåtar och variabel densitet;

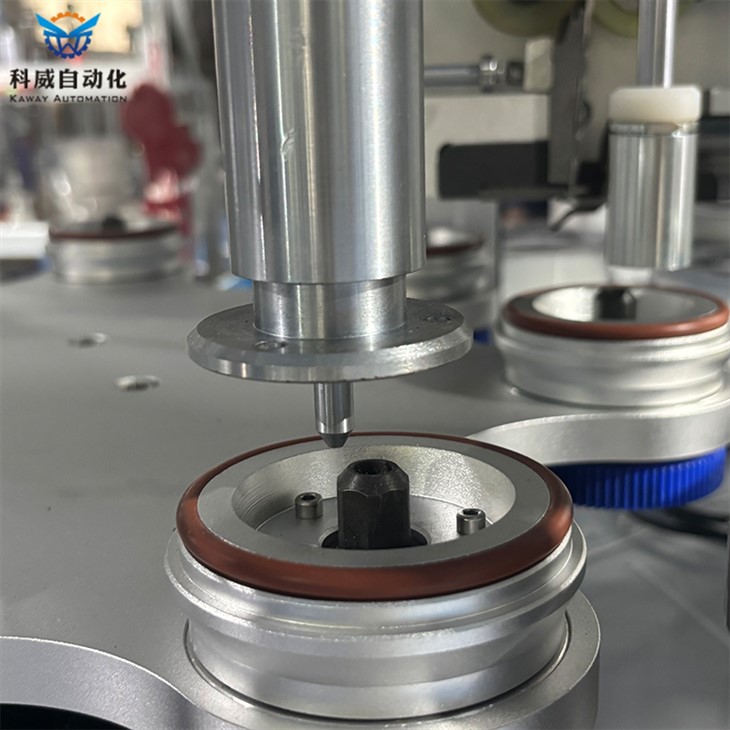

Pressning och formning:
Konstant temperatur och kraftpressning säkerställer stark bindning mellan ark och substrat, med konsekvent form;
Avlastning av färdig produkt:
Automatisk tömning, räkning och stapling direkt i förpackningen.
Utrustnings tekniska parametrar och konfiguration
| Klaffskiva storlek | Baksida: φ75mm-φ180mm Flikbredd: 11mm-35mm | Lim antal |
4-30g (±0.5g) |
| Klaffskiva Typ | T27/T29 Enkel/Dubbel klaff | Flik antal |
Kan sättas klaff i valfri grad |
| Stöd | Glasfiber, plast | Produktionskapacitet |
6000P/8H |
| Driva | Panasonic servomotor | Operatör |
1 |
| Strömförsörjning | Pneumatisk, elektrisk | Installerad ström |
380V |
| Limpump | 280 kg | Matarstorlek |
8KW |
| Limsystem | Airtac cylinder, SMC Balanskontrollventil | Cylinder |
1000mm*400mm*1400mm |
| Limsystemstorlek | 1100mm*560*1600mm | Huvudmaskinstorlek |
2200mm*1600mm*1500mm |
| Fotoelektrisk sensor | Autonics | Cylinder |
Airtac |
| Magnetisk strömbrytare | Airtac | Kontrollpanel |
Weinview |
| Luftomkopplare | CHINT | Temp. kontroller |
OMRON |
| Reducerare | Kalkning | Lager |
BÖG |
| Lager | NSK | PLC |
Taida |
| Linjär styrskena | Hiwin | Pneumatisk komponent |
SMC |
Nyckelteknologier och prestandafördelar
● Den humaniserade mekaniska strukturen gör att ventilen frigörs och tryckplattan integreras i ett för enkel användning. Maskinen har en hög grad av automatisering och kan enkelt kompletteras av en enda person.
● Helautomatisk-klaffmaskin använder importerad servomotor och drivrutin, med stabil drift och hög produktionseffektivitet. Hastigheten är 3,7~4 sekunder per platta.
● Drivdelen använder linjär styrskena av internationellt kända märke, höghastighetsservomotor och reducerare, som exakt kan svara på mikro-förskjutning och matning.
● Den använder internationella välkända-elektriska komponenter och industriella-kontrollsystem, med perfekta funktioner och stabil prestanda.

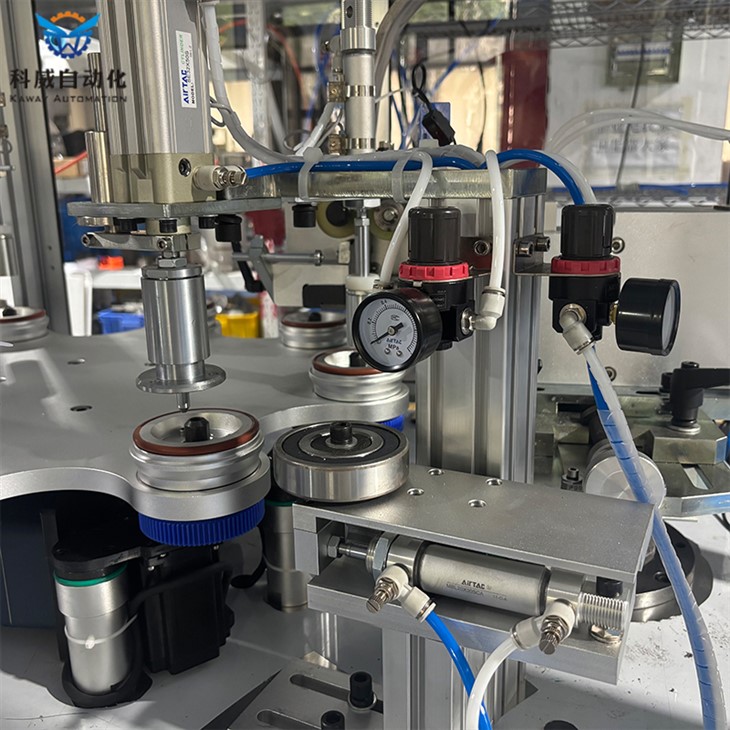

● Den är utrustad med en roterande multi-stations skivspelare, med smidig och smidig positionsomvandling, exakt positionering och hög effektivitet.
● Maskinen använder den fotoelektriska strömbrytaren från det internationellt kända märket för att upptäcka underlagspapper och sandpapper, och passerar automatiskt genom arbetsstationen för stödpapper och det limfria-underlagspappret, som är stabilt och exakt.
● Limsystemet använder ett cirkulerande konstant temperaturkontrollsystem för att ge temperatur för limet, vilket är bekvämt och effektivt.
● Helautomatisk-klaffmaskin använder modulär montering för enkelt underhåll.
